Metoda toczącej się sfery jest jednym z najczęściej stosowanych sposobów projektowania systemów ochrony odgromowej do określania stref ochronnych wokół budynków i konstrukcji. Istota metody polega na wyobrażonym toczeniu sfery o określonym promieniu po powierzchni obiektu wymagającego ochrony. Wszystkie punkty, do których może dotknąć sfera, są potencjalnie narażone na uderzenie pioruna. Ta metoda pozwala określić rozmieszczenie piorunochronów i strefy, w których należy zainstalować dodatkowe elementy ochrony.
Główne etapy obliczania ochrony odgromowej metodą toczącej się sfery:
-

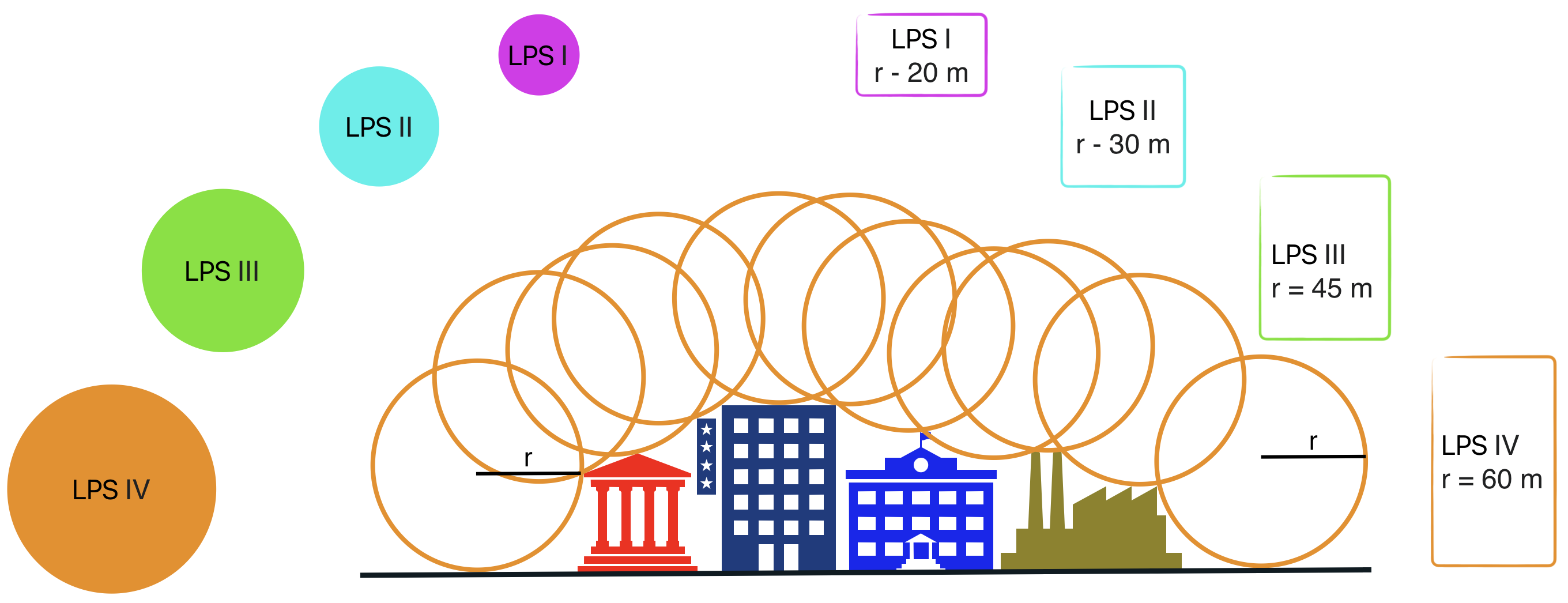

Określenie promienia sfery: Promień sfery zależy od poziomu ochrony odgromowej, który jest wybierany na podstawie wymagań normy IEC 62305 lub innych podobnych norm. Na przykład, dla poziomu ochrony I (najwyższego) promień sfery wynosi 20 m, dla poziomu II – 30 m, dla poziomu III – 45 m, dla poziomu IV – 60 m.
-
Toczenie sfery: Wyobrażenie toczenia sfery po wszystkich powierzchniach obiektu. Wszystkie obszary, które nie są dotykane przez sferę, znajdują się w strefie ochrony, natomiast obszary, których sfera dotyka, wymagają ochrony.
-
Rozmieszczenie piorunochronów: W miejscach, gdzie sfera dotyka powierzchni, rozmieszcza się piorunochrony, które chronią przed bezpośrednimi uderzeniami pioruna. Mogą to być wolnostojące piorunochrony na betonowych podstawach, pręty, maszty lub inne konstrukcje ochronne.
-
Budowa strefy ochronnej: Na podstawie rozmieszczenia piorunochronów określa się strefę ochronną. Często wykorzystuje się rysunki, schematy lub plany do przedstawienia stref, które zapewniają ochronę przy toczeniu sfery.
